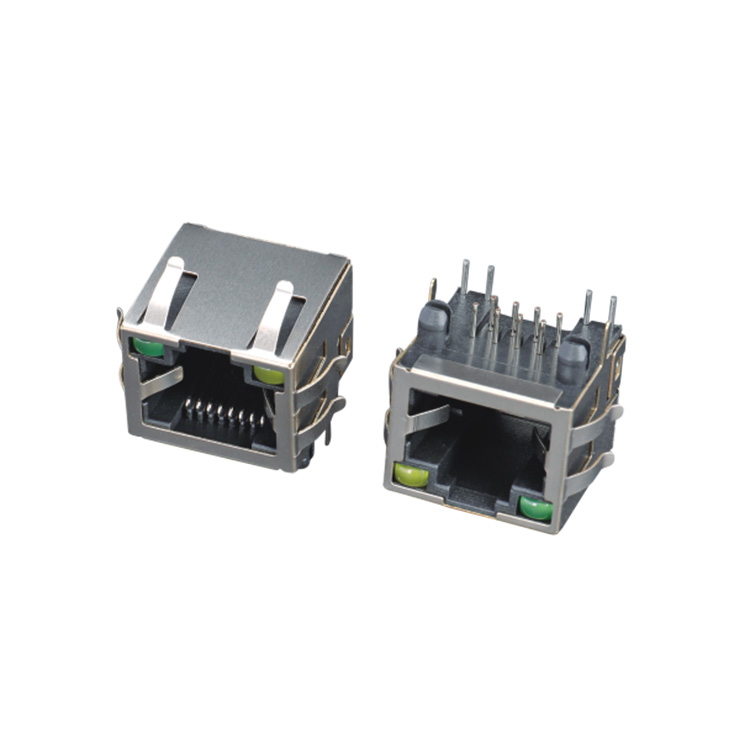

RJ45連接器作為網絡通信中基礎的物理接口之一，其標準化設計和廣泛應用使其成為現代網絡布線的組成部分。這種8P8C（8位置8觸點）的模塊化連接器，憑借其可靠性和兼容性，被廣泛用于以太網、電話系統及其他數據傳輸領域。以下將解析RJ45連接器的常見端口類型及其技術特點，幫助讀者了解這一基礎卻關鍵的硬件組件。

一、標準以太網端口

RJ45連接器常見的應用場景是以太網端口，根據傳輸速率和布線標準的不同，可分為以下幾類：

1、10BASE-T端口

早期以太網標準，支持10Mbps傳輸速率，使用Cat3或Cat5雙絞線中的2對線（1-2、3-6針腳）。這類端口多見于老舊設備，如早期的路由器、交換機等，目前已被淘汰。

2、100BASE-TX（Fast Ethernet）端口

百兆以太網標準，傳輸速率提升至100Mbps，仍使用2對線，但要求至少Cat5類線纜。其端口外觀與10BASE-T相同，但內部電路支持更高頻率信號處理。典型設備包括家用光貓、企業級交換機的下行端口等。

3、1000BASE-T（Gigabit Ethernet）端口

千兆以太網標準，傳輸速率達1Gbps，需使用全部4對雙絞線（1-2、3-6、4-5、7-8針腳），線纜要求升級至Cat5e及以上。現代計算機網卡、主流路由器均配備此類端口，支持自動協商技術（Auto-MDIX），可自適應直通線或交叉線。

4、2.5GBASE-T與5GBASE-T端口

新一代多千兆以太網標準，分別支持2.5Gbps和5Gbps速率，需Cat6類線纜。常見于高端NAS設備、企業級AP等場景，兼容現有RJ45接口但需更高性能的線材支持。

5、10GBASE-T端口

萬兆以太網標準，速率高達10Gbps，要求Cat6a或Cat7屏蔽線。數據中心核心交換機、高性能服務器多采用此類端口，其RJ45接口通常帶有金屬屏蔽層以降低電磁干擾。

二、PoE供電端口

RJ45連接器在Power over Ethernet（PoE）技術中扮演著雙重角色，既能傳輸數據又能提供電力。根據供電標準不同，可分為：

1、IEEE 802.3af（PoE）端口

最大輸出功率15.4W，通過空閑線對（4-5、7-8）或數據線對（1-2、3-6）供電。常見于IP電話、低功耗監控攝像頭等設備。

2、IEEE 802.3at（PoE+）端口

功率提升至30W，采用相同供電方式，適用于無線AP、PTZ攝像機等高耗電設備。端口外觀無差異，但需配套支持PoE+的交換機。

3、IEEE 802.3bt（PoE++）端口

分為Type3（60W）和Type4（90W）兩個級別，可驅動LED顯示屏、小型基站等設備。其RJ45接口需特殊設計以承受大電流，通常配有散熱結構。

三、特殊應用端口

1、電話線端口（RJ45兼容RJ11）

部分設備利用RJ45接口承載電話信號，此時僅使用中間兩針（4-5針腳），可插入RJ11水晶頭。這種設計常見于綜合布線系統中的語音模塊，實現網線復用。

2、串口控制端口（Console Port）

網絡設備如交換機、路由器常配置RJ45形式的Console口，通過RS-232協議進行管理。

3、工業級防水端口

戶外或嚴苛環境下使用的RJ45連接器配備IP67級防護，采用金屬外殼、硅膠密封圈設計，例如軌道交通信號系統、海上鉆井平臺等場景中的設備連接。

4、光纖介質轉換端口

部分光纖收發器通過RJ45接口輸出電信號，內部集成光電轉換模塊。這類端口可能標注"SFP to RJ45"或"10G Copper"，需注意其僅支持特定速率。

四、物理結構差異

1、屏蔽與非屏蔽端口

①非屏蔽（UTP）端口：普通塑料外殼，成本低，適用于辦公室等低干擾環境。

②屏蔽（STP/FTP）端口：金屬鍍層外殼，搭配屏蔽線使用，可抵御電磁干擾，常見于工業自動化場景。

2、模塊化設計差異

①單端口：獨立式設計，多用于終端設備。

②多端口：高密度排列（如24口交換機），采用簧片結構提升插拔壽命，部分支持熱插拔。

3、卡扣類型

①標準卡扣：塑料材質，插拔壽命約500次。

②強化卡扣：金屬加強設計，適用于頻繁插拔場景，如機房配線架。

隨著Wi-Fi 6和萬兆網絡的普及，RJ45連接器的端口仍在持續進化。理解這些端口的技術細節，將幫助用戶更高效地規劃網絡架構，應對數字化轉型的挑戰。
