排線機

    產品介紹ProductIntroduction

    該該設備有主軸、控制、排線及張力系統等組成：

    1.主軸系統：由變頻器、電機、減速機、編碼器等組成。主軸系統由變頻器+電機+減速機無級調速組成了主軸的調速系統,使整個設備啟動過程平穩,制動準確可靠,并可設定圈數、自動停車。電機扭矩經減速機減速放大,提供繞線扭矩。

    2.控制系統:

    控制系統由變頻器、編碼器,腳踏開關及其他電器等組成。包括主軸、排線系統的工作、顯示、功能操作等。主軸的轉速由變頻器控制,主軸轉速、排線速度、圈數、均可顯示。并具有斷電記憶和設定匝數后自動停車功能,編碼器固定在減速機上并于主軸相連,計數準確,正反轉自動判斷計數。用腳踏開關操作整個繞線過程。

    3.排線系統：由伺服電機、滾珠絲杠、直線導軌、排線桿、排線架、限位開關及排線架位置閉環檢測等部分組成,排線速度為200mm/s。

    4.張力系統：

    張力系統也是排線、繞線的關鍵部分,是提供穩定、可靠張力的保障；由氣漲軸、剎車盤、蝶式制動器、張力調節旋鈕(壓力表)等組成。包括排線(繞線)和放線架兩部分。排線架張力大小由剎車片調節,排線繞線張力大小由氣漲軸內氣囊壓力決定,氣囊壓力大小可通過張力調節旋鈕調節。

    三.可根據用戶要求訂做1-5噸臥式數控自動排線機。

    排線機技術參數Technicalparameter

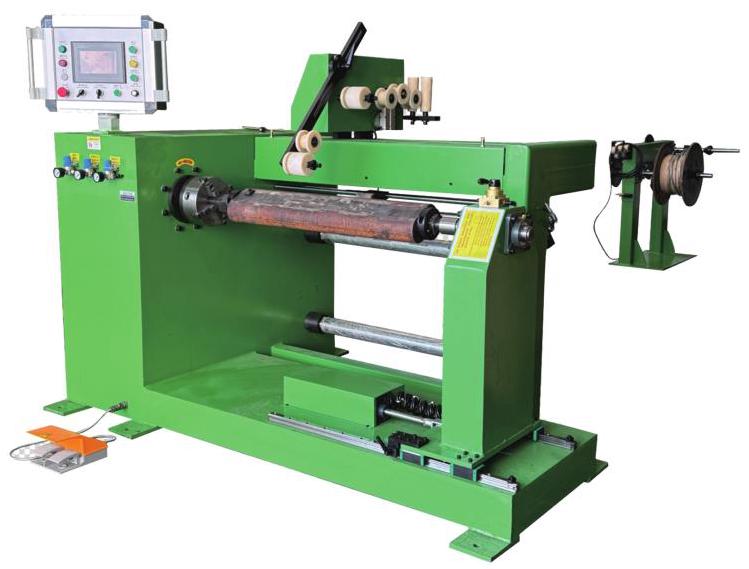

    排線機實拍
